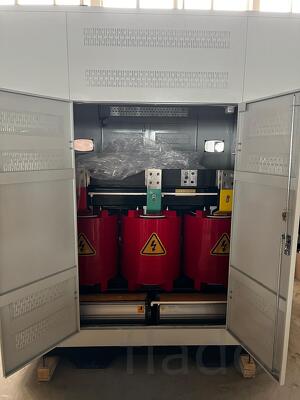

Технические характеристики сухого трансформатора с литой изоляцией ТСЗЛ/1250/6/0.4/D/Yн-11/IP31/Al
•Тип: ТСЗЛ (трехфазный, сухого типа, защищённый с литой изоляцией) •Концепция конструкции: Стержневой
•Номинальная мощность, кВа: 1250
•Номинальное напряжение на стороне ВН, кВ: 6
•Номинальное напряжение на стороне НН, кВ: 0.4
•Материал обмотки: Алюминий
•Напряжение короткого замыкания Uкз (%) ± 10%: 6
•Частота питающей сети, Гц: 50
•Степень защиты кожуха (корпус): IP31
•Класс нагревостойкости изоляции: F (155°C)
•Переключение без возбуждения (ПБВ), %: ±2×2,5
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
•Уровень шума дB (A): Менее 70
•Охлаждение: Естественное С (AN/AF)
•Высота установки над уровнем моря, м: До 1000
•Потери холостого хода (120°C) ± 15%, Вт: 2090
•Потери короткого замыкания (120°C) ± 10%, Вт: 9690
•Ток lхх, % ±30%: 0,9 •Габариты трансформатора, мм: 1380*1030*1171
•Колея колес (или опор), мм: 820*970
•Вес трансформатора без кожуха ± 10%, кг: 2420
•Климатическое исполнение: УЗ — умеренный климат в закрытых помещениях с вентиляцией
•Тип вывода ВН и НН: Шина, либо Кабель
•Расположение выводов ВН: по согласованию с заказчиком
•Расположение выводов НН: по согласованию с заказчиком
•Материал выводов НН: алюминий, либо медь

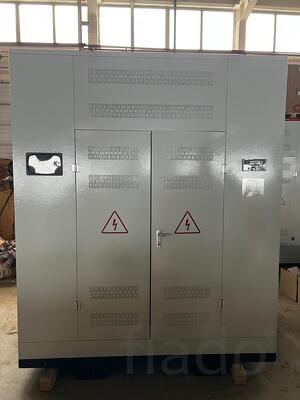

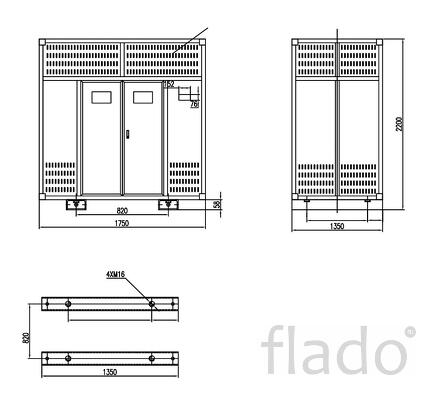

•Габариты кожуха: 1750*1350*1500 мм
•Вес трансформатора с кожухом ± 10%, кг: 2600
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация:
•Трансформатор;
•Транспортные колёса — ролики;
•Паспорт на трансформатор (с заключением ОТК);
•Сертификат сейсмостойкости (до 9 баллов);
•Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность».
•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3−4 шт) выполняющий роль шкафа тепловой защиты.
•Вентиляторы 4 шт.
•Комплект эксплуатационной документации на блок температурного контроля. Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

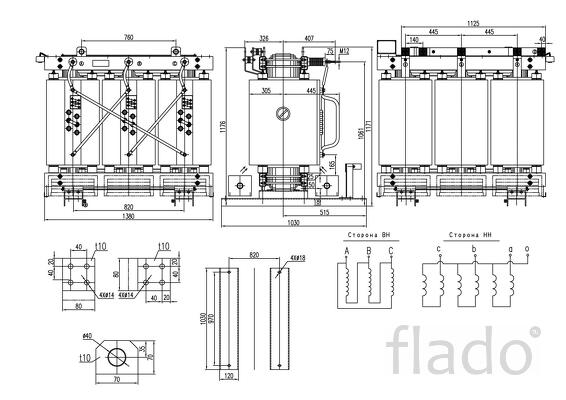

Чертеж сухого трансформатора 1250 ква дан в описании. Наличие товара уточняйте у менеджера. Срок изготовления трансформаторов на заказ от 14 до 60 календарных дней.
