Работа напрямую с производителем электротехнического оборудования вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.
Характеристики трансформатора ТСЗЛ/3150/6/0.4/D/Yн-11/IP31/Al с литой изоляцией:
•Тип: ТСЗЛ (трехфазный, защищенный, сухого типа с литой изоляцией). •Концепция конструкции: Стержневой
•Номинальная мощность, кВа: 3150.
•Номинальное напряжение на стороне ВН, кВ: 6
•Номинальное напряжение на стороне НН, кВ: 0.4
•Материал обмотки: Алюминий
•Напряжение короткого замыкания Uкз (%) ± 10%: 6
•Частота питающей сети, Гц: 50
•Степень защиты кожуха (корпус): IP31
•Класс нагревостойкости изоляции: F (155°C)
•Переключение без возбуждения (ПБВ), %: ±2×2,5
•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
•Уровень шума дB (A): менее 70
•Охлаждение: Естественное С (AN/AF)
•Высота установки над уровнем моря, м: До 1000
•Ток lхх, % ±30%: 0,4
•Потери холостого хода (120°C) ± 15%, Вт: 4267
•Потери короткого замыкания (120°C) ± 10%, Вт: 26677
•Габариты трансформатора, мм: 1670*1300*1531

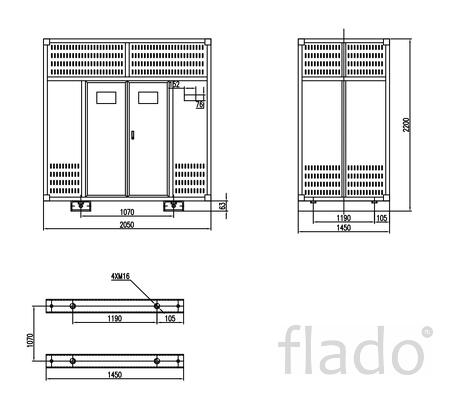

•Габариты кожуха, мм: 2050*1450*2200
•Колея колес (или опор), мм: 1070*1240
•Вес трансформатора без кожуха ± 10%, кг: 4780
•Вес кожуха, кг: 200
•Климатическое исполнение: УЗ / УХЛ3
•Тип вывода ВН; НН: Шина
* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация трансформатора 3150 квА с литой изоляцией:
•Трансформатор;
•Транспортные колёса — ролики;
•Паспорт на трансформатор (с заключением ОТК);
•Сертификат сейсмостойкости (до 9 баллов);
•Сертификат соответствия ГОСТ Р12.1.004−91 «Система стандартов безопасности труда. Пожарная безопасность»;
•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3−4 шт) выполняющий роль шкафа теплового контроля;
•Вентиляторы 6 шт.
•Комплект эксплуатационной документации на блок температурного контроля. Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.
Купить сухой трансформатор 3150 ква с литой изоляцией у производителя Востокэнерготранс.
Срок изготовления товара «на заказ» от 14 до 60 календарных дней.
Оплата 60% предоплата. 40% по готовности партии к отгрузке.)
Доставка товара до покупателя возможна как силами поставщика (за отдельную плату), так и силами покупателя (самовывоз).

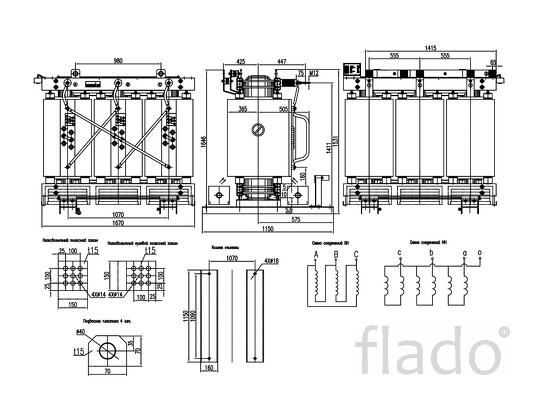

Чертеж сухого трансформатора ТСЛ 3150 ква с литой изоляцией прилагается.
